Solcellepanel kabel

Planlegger den beste solcellekonfigurasjonen for ditt PV-system

Planlegging av solcellepanelkonfigurasjonen vil hjelpe deg med å sikre riktig spenning/strømutgang for ditt PV-system. I denne delen forklarer vi hva disse elementene er og deres betydning.

Maksimal DC-inngangsspenning

Av hensyn til sikkerhet, overholdelse av NEC-forskrifter og kompatibilitet med de tekniske spesifikasjonene til en strengomformer, er det viktig å sette en maksimal grense for likespenningen. Mens NEC-forskriftene setter en grense på 600V for PV-systemer i boliger, kan denne terskelen variere avhengig av den spesifikke sentraliserte omformeren som brukes.

På den annen side har en strenginverter et spesifikt minimum DC-inngangsspenningskrav for at den skal begynne å fungere, noe som er en avgjørende faktor å vurdere under planlegging og konfigurasjon av PV-systemer. Denne minimumsspenningen kan variere betydelig avhengig av modell og merke til omformeren som er valgt.

Maksimal DC -inngangsstrøm

De tekniske spesifikasjonene til omformeren pålegger en begrensning på maksimal DC-inngangsstrøm. Denne begrensningen bestemmes basert på strøm-spenningskurven (IV-kurve) til en solcelle. Når du kobler til solcellepaneler, er det avgjørende å ta hensyn til dette, for å sikre at systemets DC-utgang ikke overskrider omformerens maksimale inngangsstrømgrense.

Antall MPPT-sporere

MPPT-trackere spiller en viktig rolle i å maksimere kraftuttaket for PV-systemer ved å analysere IV-kurven. Sentraliserte vekselrettere utstyrt med flere MPPT-trackere er i stand til å optimalisere strømgenerering for solcellepanelstrenger som kan ha forskjellige spesifikasjoner, noe som muliggjør tilkobling av mer komplekse solcellepaneler til vekselretteren. Hvis omformeren din har to eller flere MPPT-innganger, er det avgjørende å bruke dem effektivt, spesielt i scenarier som involverer flere panelorienteringer eller skyggeproblemer.

Koble til solcellepanelet ditt: trinn-for-trinn-veiledning

Frem til dette punktet har du lært om nøkkelkonseptene og planleggingsaspektene du bør vurdere før du kobler solcellepaneler. Nå, i denne delen, gir vi deg en trinn-for-trinn-guide for hvordan du kobler solcellepaneler.

Koble en PV-kontakt til PV-ledningen

De fleste solcellepaneler er utstyrt med forhåndsinstallerte MC4-kontakter, noe som letter sammenkoblingen mellom panelene. For systemets endepunkter kan du benytte MC4 skjøteledninger, som finnes i ulike lengder, for å koble PV-anlegget til omformeren.

Imidlertid er det fortsatt viktig å forstå hvordan du installerer en PV-kontakt på riktig måte. Det kan være tilfeller eller seksjoner der du må foreta tilkoblingen manuelt, vanligvis når en MC4-forlengelseskabel med ønsket lengde ikke er tilgjengelig.

Trinnene for å legge til solcellekontakter til PV-ledninger er følgende:

Fjern den ytre isolasjonen fra ledningen for å avdekke de indre lederne.

Plasser koblingsplaten på den avisolerte ledningen og bruk et krympeverktøy for å feste den sikkert.

Begynn med å sette inn de nedre komponentene til kontakten, som vanligvis inkluderer terminaldekselet, strekkavlasteren og kompresjonshylsen. Sørg for at de er riktig justert og på plass.

Deretter setter du inn de øvre komponentene, som omfatter sikkerhetsfolien, hann- eller hunn-MC4-kontakthuset og O-ringen. Sørg for at disse delene også er riktig justert.

Sett alle komponentene forsiktig sammen og stram dem til for hånd til en moderat grad. Ikke stram for mye i starten.

Til slutt, bruk et monteringsverktøy for solcellekoblinger for å påføre det endelige dreiemomentet på MC4-kontakten, for å sikre en sikker og pålitelig tilkobling.

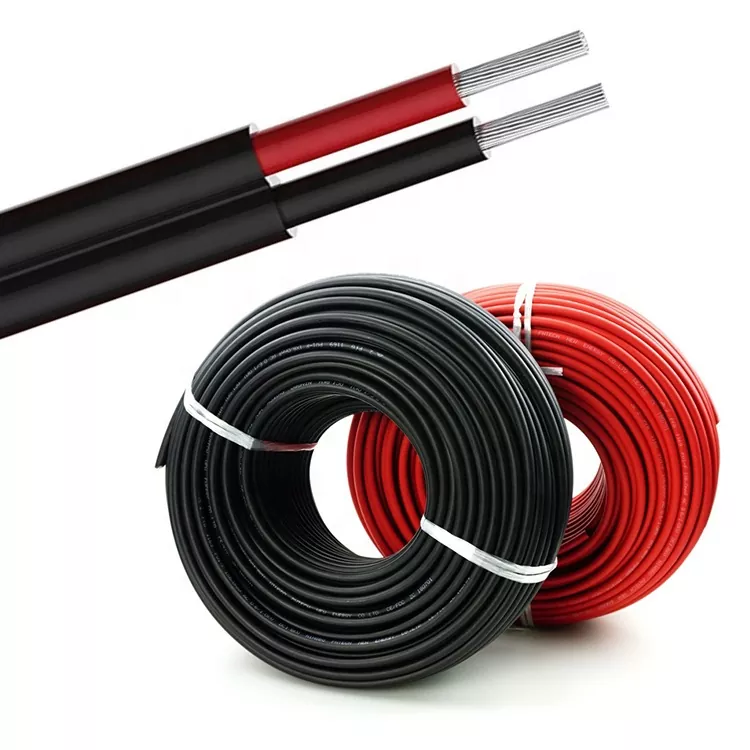

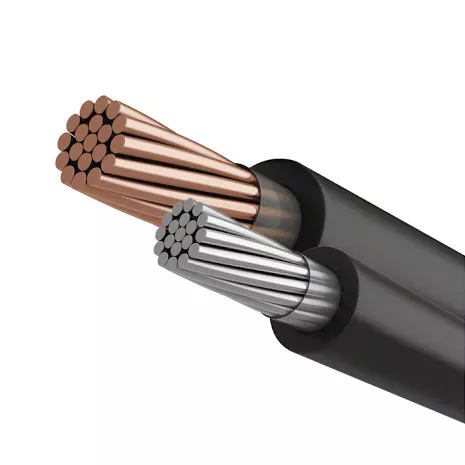

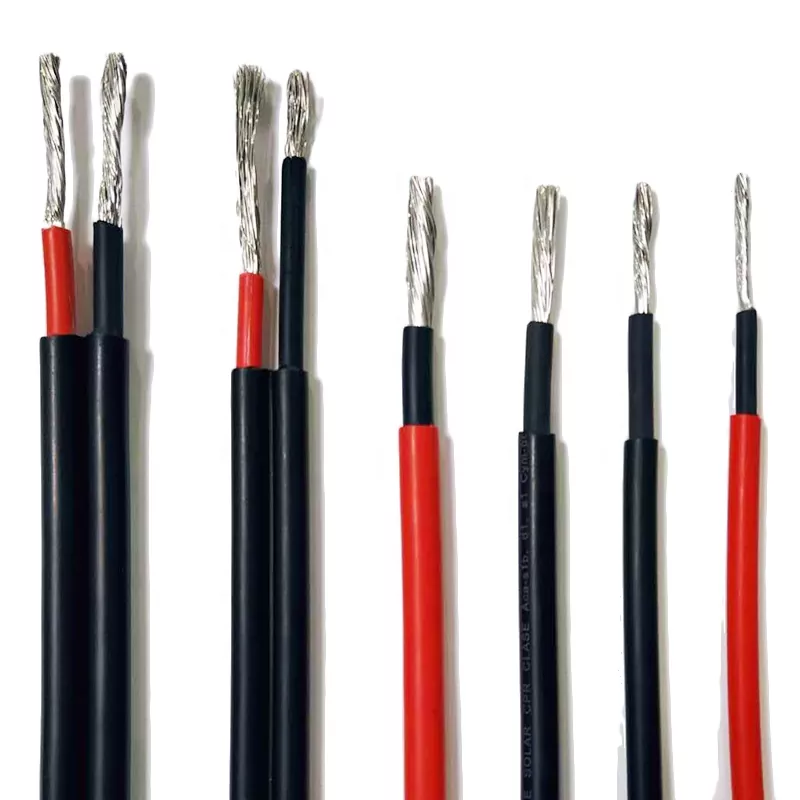

DAYA solcellepanelkabeldetaljer

DAYA solcellepanelkabel Arbeidsforhold

PV fordeler

PV-moduler fungerer under høye temperaturer og forskjellige miljøforhold. I henhold til NEC-retningslinjene, må visse PV-arrayapplikasjoner bruke USE-2 eller PV-ledning, som begge må oppfylle spesifikke sollysmotstands- og temperaturklassifiseringer som er egnet for installasjonsmiljøet.

PV-ledninger er spesielt designet for solcelleapplikasjoner, mens USE-2-kabler vanligvis er beregnet på underjordiske innganger. Begge kabeltypene har vanligvis XLPE-isolasjon og kan være motstandsdyktig mot sollys eller egnet for direkte nedgraving.

Imidlertid skiller PV-ledning seg fra USE-2-ledning når det gjelder isolasjonstykkelse, spenningsklassifiseringer og driftstemperaturer. PV-ledning har tykkere isolasjonslag, noe som gjør den egnet for beskyttelse mot tøffe miljøer. USE-2-kabler er klassifisert opp til 600 V, mens PV-ledning er tilgjengelig i tre spenningsklasser: 600 V, 1 kV og 2 kV. I tillegg har USE-2-kabler en maksimal driftstemperatur på 90ºC, mens PV-ledning kan klassifiseres for høyere temperaturer.

Spesielt er PV-ledning en av de få enleder-ledningstypene som kan klassifiseres over 600 V og kan graves direkte ned i samsvar med NEC-standarder, uten behov for ekstra skjerming.

Pakking:

--100m/spole med krympende filmomslag, 6 spiraler per ytterkartong.

--100m/spole, spolen kan være papir, plast eller ABS, deretter 3-4 spoler per kartong,

--200m eller 250m per trommel, to fat per kartong,

--305m/tromle, en trommel per ytterkartong eller palllasting,

--500m/tromle, en trommel per ytterkartong eller palllasting,

--1000m eller 3000m tretrommel, deretter palllasting.

* Vi kan også tilby tilpasset OEM-pakking i henhold til kundenes forespørsel.

Leveranse:

Port: Tianjin, eller andre havner i henhold til dine krav.

Sjøfrakt: FOB/C&F/CIF-tilbud er alle tilgjengelige.

*For noen land som Afrika-land, land i Midtøsten er tilbudet vårt for sjøfrakt mye billigere enn kunder får fra lokale fraktbyråer.

DAYA solcellepanelkabelparameter (spesifikasjon)

DAYA solcellepanelkabelservice

Forhåndssalg

Vi tilbyr teknisk støtte og komplette strømdistribusjonsløsninger skreddersydd til dine behov. Hvis designtegningene du oppgir anses som ugjennomførbare, vil vi optimere planen og justere den med dimensjonene på skapet, plasseringen av utstyret og så videre. Vi vil også optimere konfigurasjonen av produktene slik at de oppfyller dine krav.

Ettersalg

Hvis det oppstår problemer, vil vi først gi støtte via telefon eller e-post. Vi vil utføre en ekstern feilsøking om nødvendig. Videre kommer produktene våre med en feilsøkingsmanual for referanse når du prøver å finne feilen og løse problemer selv. De fleste problemer kan løses ved de ovennevnte metodene. Vi vil sjekke inn hvert år eller så for å få detaljert informasjon om utstyret ditt for å få en bedre forståelse av den indre funksjonen.

Vårt kundeserviceløfte

1. Vi vil raskt løse problemet etter å ha mottatt problemrapporten eller reparasjonsforespørselen.

2. Vi forklarer deretter årsaken til feilen i detalj, og eventuelle gebyrer vil bli belastet i henhold til markedspriser.

3. Hvis vi tar noen deler tilbake for inspeksjon, vil vi sette skjøre merknader på dem eller skrive ned serienummeret deres for å opprettholde sikkerheten til delene.

4. Hvis klagen din anses som gyldig, vil vi refundere reparasjonsgebyrer til deg på stedet.

DAYA Solar Panel Cable FAQ

1.Q: Er du en produsent eller forhandler?

A: Vi er alle, hovedvirksomheten til selskapet lavspenningsbryter, strømfordelingsskap, eksplosjonssikkert skapdesign, produksjon og systemprogrammering.

2. Q: Om du skal støtte OEM/ODM? Kan du designe utstyret i henhold til vår størrelse?

A: Selvfølgelig kan vi tilpasse ethvert produkt i henhold til kundens krav, og vi kan tilby designløsninger og løsninger.

3. Q: Hvorfor skal jeg kjøpe fra deg i stedet for noen andre?

A: For det første kan vi gi alle kunder svært profesjonell støtte bestående av IT-konsulenter og serviceteam. For det andre har våre hovedingeniører mer enn 20 års erfaring med utvikling av kraftdistribusjonsutstyr.

4. Q: Hva med leveringstiden?

A: Generelt er leveringstiden vår omtrent 7-15 dager. Mens, det avhenger av kravet til kunder og

mengde produkter.

5. Q: Hva med forsendelsen?

A: Vi kan arrangere forsendelse med DHL, FedEx, UPS, etc. Selvfølgelig kan kunder også bruke sine egne speditører.

6. Q: Hva med betalingsbetingelsene?

A: Støttet T/T、Paypal、Apple Pay、Google Pay、Western Union, etc. Selvfølgelig kan vi diskutere dette.
