Tørrtransformator: Hva bør du vite før du velger en?

1. Hva er en tørrtransformator?

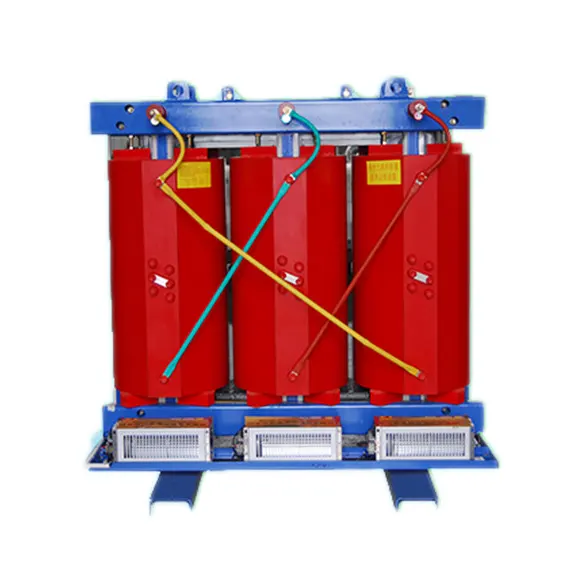

EN tørr-type transformator er en statisk elektrisk enhet som overfører energi ved elektromagnetisk induksjon uten å bruke væske (olje) til isolasjon eller kjøling. I stedet er kjernen og viklingene innkapslet i solide isolasjonsmaterialer som epoksy eller polyesterharpiks, og varmen spres ved naturlig eller tvungen luftsirkulasjon.

Denne utformingen eliminerer fullstendig risikoen for oljelekkasjer og branner, og gjør transformatorer av tørr type til det foretrukne valget for innendørs installasjoner, tett bebodde bygninger og miljøsensitive områder.

2. Viktige fordeler og typiske bruksområder

Vanlige applikasjoner:

Sykehus, datasentre, høyhus
Industrianlegg (kjemikalier, tekstiler, gruvedrift)
Fornybare energisystemer (vind på land, solenergi)
Marine og offshore plattformer (med passende innhegninger)
Begrensninger å huske på:
Høyere startkostnad enn oljefylte transformatorer
Lavere varmeavledningseffektivitet – generelt begrenset til klassifiseringer under ~2000 kVA i standarddesign
Noe høyere hørbar støy i noen tilfeller

3. To hovedtyper: VPI vs. Cast Coil

Utvalgstips: Hvis nettstedet ditt har høy luftfuktighet, etsende gasser eller hyppige utvaskinger, velg cast coil. For rene, tørre innendørsmiljøer gir VPI det beste for pengene.

4. Parametre for nøkkelvalg

Få disse rett før du spesifiserer en transformator.

5. Grunnleggende installasjon og igangkjøring

En god transformator kan svikte for tidlig hvis installasjonen er slurvet. Følg disse kritiske punktene.

Plassering og klarering

• Installer i et tørt, godt ventilert område – fritt for etsende gasser, dryppende vann og flomfare.

• Oppretthold minst 12–18 tommer (30–45 cm) klaring rundt kabinettet for luftsirkulasjon.

Fundament og montering

• Plasser på en jevn, vibrasjonsbestandig base som tåler hele vekten.

• Bruk antivibrasjonsputer hvis gulvresonans er mulig.

Elektriske tilkoblinger – gjøremål

• Bruk fleksible kobber/alu-koblinger til terminaler – dette forhindrer mekanisk belastning fra å trekke i bøssinger.

• Stram alle bolteforbindelsene til momentverdiene spesifisert i håndboken. Overstramming kan skade gjenger; under stramming forårsaker varme flekker.

• Jording: Koble både kabinettet og nøytralpunktet solid til stasjonens jordnett.

Kontroller før igangkjøring

Isolasjonsmotstandstest: Bruk et megohmmeter (500 V eller 1000 V skala). Minste akseptable verdi: 2 MΩ per kV merkespenning. Hvis lavere, tørk ut viklingene før du aktiverer.
Kontroller at alle interne avslutninger samsvarer med typeskiltdiagrammet.
Test viftedrift og termostat-/termistoralarmer før den går i drift.

6. Daglig drift og vedlikehold – det virkelige arbeidet

Husk: Lite vedlikehold betyr ikke vedlikehold. Litt omsorg går langt mot en levetid på 20–30 år.

Rengjøring – Prioriteten nr. 1

Støvakkumulering er den største fienden til tørrtransformatorer. Det fanger varme, fremmer delvis utladning og reduserer dielektrisk styrke.

Rengjør minst en gang i året – oftere i støvete eller industriområder.
Bruk en støvsuger med en ikke-metallisk dyse, eller tørr trykkluft ved < 25 psi (170 kPa) – bruk aldri høyt trykk, da dette kan skade isolasjonen eller tvinge støv dypere.

Visuelle og mekaniske inspeksjoner (hver 6.–12. måned)

Isolasjonsovervåking

• Registrer isolasjonsmotstandsverdier hvert år (eller etter større arbeid).

• Sammenlign med tidligere målinger – en konsekvent nedadgående trend er et varselsignal selv om den absolutte verdien fortsatt er over minimum.

7. Vanlige feil og praktiske løsninger

8. Hurtigreferanse – sjekkliste for valg

1. ☐ Lastberegning + 20-25 % margin

2. ☐ Spenningen samsvarer med systemet

3. ☐ Isolasjonsklasse – F eller H, basert på omgivelsene

4. ☐ Type – VPI (ren innendørs) vs Cast Coil (hard)

5. ☐ IP-klassifisering – IP20 (innendørs) / IP23+ (utendørs/våt)

6. ☐ Kjøling – naturlig eller vifteassistert

7. ☐ Klaring, ventilasjon og gulvbelastning bekreftet

8. ☐ Jordings- og dreiemomentverdier dokumentert

A tørr-type transformatorer en investering i sikkerhet, pålitelighet og miljøoverholdelse. Suksessen på feltet avhenger mindre av navneskiltet og mer av tre praktiske valg:

• Velg med realistiske marginer og miljøvern.

• Installer med forsiktighet – gode tilkoblinger og god luft.

• Vedlikehold med regelmessig rengjøring og trendbasert overvåking.

Gjør disse tre tingene godt, og din tørrtransformator vil levere flere tiår med problemfri service.
